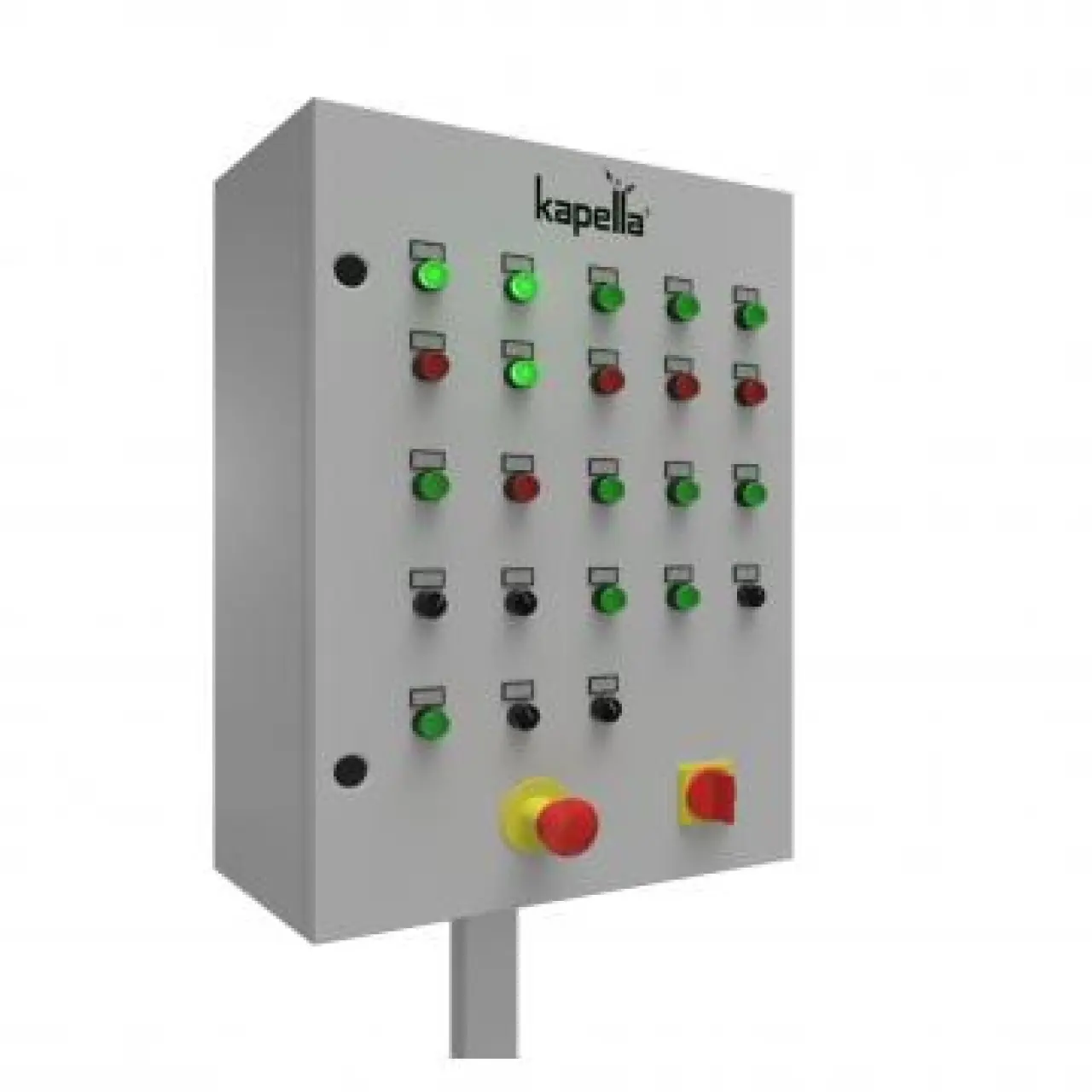

Tüm sistemin bağlı olduğu elektronik devre sistemidir. Pano üzerinde tüm sistemde aktif, pasif ve yönergeler yer almaktadır.
Teknik Özellikler: Açıklama /PCB Merkezli / PLC Merkezli Bakım Anında Tüm Kapakları Kilitleme Evet Evet İnterlock (her defasında bir kapak kullanımı) Evet Evet Yangın ve Sıcaklık Alarmı Entegrasyonu Evet Evet Ayrıştırma Bisorting/Trisorting Evet Evet Kat Kullanımı Göstergesi Evet Evet Seçili Kapak Erişim Kontrolü Hayır Evet Kompaktör Kontrolü Evet Evet Otomatik Fırça Kontrolü Evet Evet Fan Kontrolü Evet Evet Sterilizasyon Ünitesi Kontrolü Evet Evet Kriterde Kontrol Panosu
Kontrol panosu atık odasında bulunmalıdır. Sistem tek bir kontrol panosu ile kontrol edilmelidir. Kontrol panosu üzerindeki tüm sistemler (yıkama, kapak açık/kapalı bilgisi, fan, vinçli fırça sistemi vb.) pano üzerinden takip edilebilir ve kontrol edilebilir olmalıdır. Acil durumlarda sistemin kapatılabilmesi için panoda acil durum düğmesi bulunmalıdır. Kontrol panosu IP 65 koruma sınıfına sahip olmalıdır. Sistemde kullanılacak yüksek akım kabloları TS 13690’a uygun halojensiz kablolar olmalıdır. Panoların ve kapakların otomasyonu rölelerle sağlanmalıdır. Panolarda yazılımlı elektronik kartlar kullanılması durumunda, panolar numaralandırma ile kodlandırılmış olmalı, sistemin ayrıntılarını gösteren devre şemaları sağlanmış olmalıdır. Kapalı olmayan tipteki donanımlar TS EN 60670-24'e uygun mahfaza içine konulmalıdır. Bu mahfaza, TS HD 60364-5-54'e uygun olarak seçilen topraklama iletkeni ile binanın ana topraklama bağlantısına bağlanarak topraklanmalıdır. Genel ayırma, anahtarlama, kontrol ve izleme ile ilgili işlevleri yerine getirmek için sağlanan cihazların (yangın riskine karşı koruma sağlayan cihazlar, aşırı akım koruma cihazları, artık akım cihazları, devre kesiciler kontaktörler vb.) seçimi ve montajı TS HD 60364-5-53'e göre yapılmalıdır. Donanımın montajı, kablolama ve donanım arasındaki bağlantılar, donanımın öngörülen kullanımından kaynaklanan aşırı zorlama ve gerginliğe maruz kalmayacak şekilde üreticinin talimatlarına uygun olarak yapılmalıdır. Elektriksel donanımın kontrolü (Beslemenin otomatik ayrılması ile koruma için şartların doğrulanması yalıtım direnci deneyleri ve gerilim deneyleri) TS EN 60204-1 Madde 18.2, 18.3 ve 19.4’e göre yapılmalıdır.
